  大倾角皮带机-DJ挡边皮带机-厂家直销(大倾角皮带机使用说明书)

  大倾角皮带输送机(挡边带式输送机)产品概述：

  大倾角皮带输送机(波状挡边带式输送机)是一种新型连续输送设备，它具有输送量大(同其它输送机相比,输送能力提高1.5～2倍);其通用性强(基本件与通用型带式输送机相同)，适用范围广(适用于输送碎石、石灰石、煤炭、砂、粘土、烧结砂粉、木屑、粮食等物料;适用于单位质量为500～2500kg/m3,*大块度约为100～250mm的物料); 结构简单、维护方便、占用空间小且节省投资(可取代输送机、斗提机联合布置形式而直接选用本机型)便于布置等特点，因而在煤炭、电力、冶金、化工、粮食等行业被广泛推广使用。

  大倾角皮带输送机(挡边带式输送机)产品工作原理:

  大倾角皮带输送机(挡边带式输送机)其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。大倾角皮带输送机(挡边带式输送机)可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m³的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。

  大倾角皮带输送机(挡边带式输送机)产品主要特点:

  1、高倾角;2、大出率;3、不撒料;4、布置灵活。

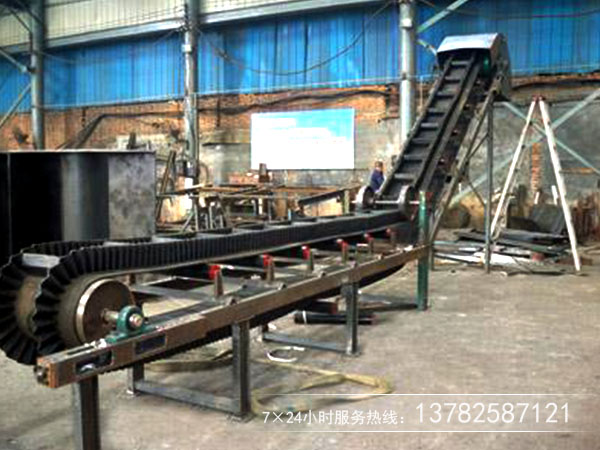

  大倾角皮带输送机(挡边带式输送机)产品外形结构示意图：

  大倾角皮带输送机(挡边带式输送机)产品主要用途:

  1、大倾角皮带输送机(挡边带式输送机)为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。

  2、该皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。

  3、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

  4、大倾角皮带输送机(挡边带式输送机)输送倾角0°-90°范围内。

  大倾角皮带输送机(挡边带式输送机)技术参数表:

  带宽B(mm)

  300

  400

  500

  650

  800

  挡边高(mm)

  40

  60

  60

  80

  80

  120

  120

  160

  120

  160

  200

  240

  部分输送倾角输送量Q3/h

  30°

  15

  14

  20

  34

  46

  71

  104

  120

  128

  157

  195

  235

  45°

  11

  10

  14

  26

  35

  57

  83

  97

  102

  127

  157

  195

  60°

  8

  7

  10

  18

  25

  40

  58

  69

  72

  90

  112

  142

  90°

  4

  4

  5

  10

  13

  21

  31

  37

  38

  48

  60

  76

  外型尺寸

  头轮中心高(mm)

  350-100

  1100-2000

  1300-2000

  1300-2000

  尾轮中心高(mm)

  335

  330-490

  600

  600

  600-800

  中间段带面高(mm)

  450

  500-700

  760-800

  800-850

  800-1115

  中间段地脚宽(mm)

  480

  580

  870

  1020

  1220

  带宽B(mm)

  1000

  1200

  1400

  挡边高(mm)

  120

  160

  200

  240

  160

  200

  240

  300

  160

  200

  240

  300

  400

  部分输送倾角输送量Q3/h

  30°

  172

  216

  267

  327

  275

  331

  419

  466

  319

  395

  500

  564

  794

  45°

  137

  175

  216

  271

  222

  267

  347

  384

  258

  318

  414

  465

  680

  60°

  96

  124

  153

  197

  158

  190

  253

  178

  184

  226

  302

  337

  524

  90°

  51

  66

  83

  106

  85

  102

  136

  149

  98

  121

  162

  180

  281

  外形尺寸

  头轮中心高(mm)

  1400-2000

  1600-2000

  尾轮中心高(mm)

  600-800

  800-1000

  800-1200

  中间段带面高(mm)

  800-1200

  1050-1500

  1050-1700

  中间段地脚宽(mm)

  1440

  1690

  1890
