适用物料：煤、水泥、碎石、砂子、化肥、粮食
价格区间：1000-8000元/米
处理能力：100-500t/h
产品别名：环链提升机,TH\HL型号提升机
索要优惠报价
销售热线：
13782587121

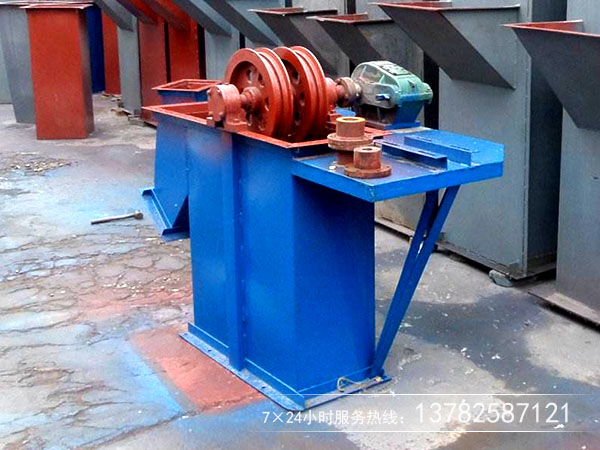

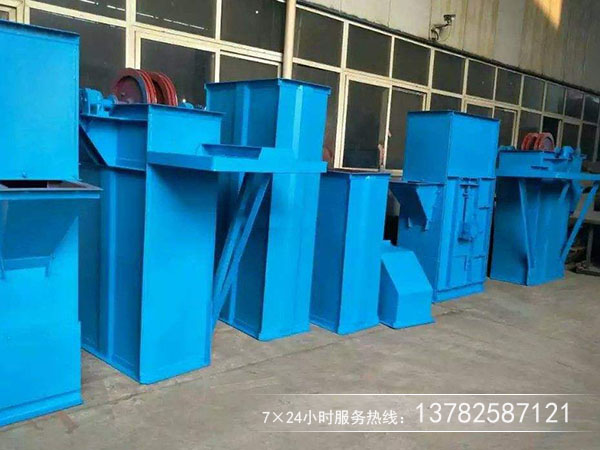

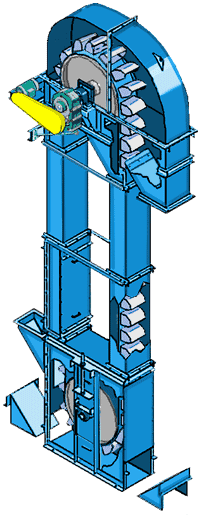

TH型环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。
HL型提升机适用于垂直输送琢磨型较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等，输送高度最高40m，其特点为：结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动物件，物料温度不超过250℃．
TH型环链斗式提升机参数表
|
型 号 |
TH315 |
TH400 |
TH500 |
TH630 |
TH800 |
TH1000 |
|||||||
|
料斗型号 |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
|
|
输送量 (t/h) |
35 |
60 |
60 |
94 |
75 |
118 |
114 |
185 |
146 |
235 |
235 |
365 |
|
|
料斗 |
斗宽 (mm) |
315 |
400 |
500 |
630 |
800 |
1000 |
||||||
|
斗容 (升) |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
1.5 |
14.6 |
23.6 |
23.3 |
37.5 |
37.6 |
58 |
|
|
斗距 (mm) |
512 |
688 |
920 |
||||||||||
|
链斗 |
圆钢直径×节距 (mm) |
18×64 |
22×86 |
26×92 |
|||||||||
|
环速 |
7 |
7 |
7 |
7 |
7 |
7 |
|||||||
|
条速 |
2 |
2 |
2 |
2 |
2 |
2 |
|||||||
|
单根破断载荷 (KN) |
7320 |
7480 |
7570 |
||||||||||
|
链轮节圆直径 (mm) |
630 |
700 |
800 |
900 |
1000 |
1250 |
|||||||
|
料斗运行速度 (m/s) |
1.4 |
1.5 |
1.6 |
||||||||||
|
主轴转速 (s/min) |
42.5 |
37.56 |
35.8 |
31.8 |
30.5 |
24.4 |
|||||||
| 斗式提升机型号 | HL300 | HL400 | HL500 | ||||
| S制法 | Q制法 | S制法 | Q制法 | S制法 | Q制法 | ||
| 输送量（m3/h） | 28 | 16 | 47.2 | 30 | 102.1 | 58 | |
| 一般物料最大块度（mm） | 40 | 40 | 50 | 50 | 60 | 60 | |
| 料 斗 | 容量（升） | 5.2 | 4.4 | 10.5 | 10 | 19.8 | 17.8 |
| 间距（mm） | 500 | 500 | 600 | 600 | 600 | 600 | |
| 牵引链条 | 型 式 | 锻造矿用高强度环链条 | |||||
| 圆钢直径（mm） | 18 | ||||||
| 节距（mm） | 64 | ||||||
| 破裂强度（kg） | 3200 | ||||||
| 传动链轮轴转速（r/min） | 35．6 | ||||||
