钢丝胶带提升机

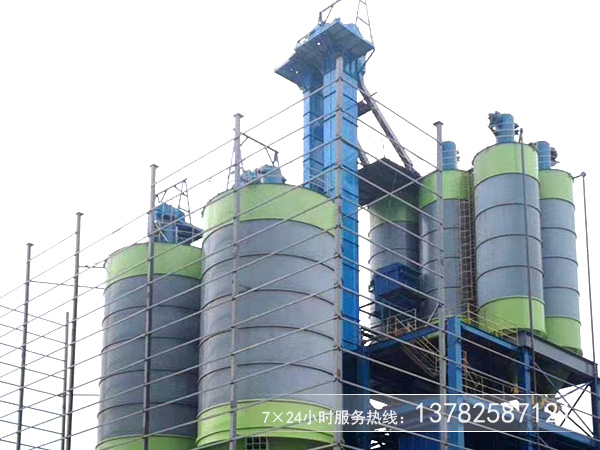

钢丝胶带提升机是TGD型钢丝绳芯胶带斗式提升机，相比TD行胶带提升机，该提升机提升量更大、更耐用、运行平稳可靠、使用寿命长。主要应用于水泥等比重比较重的物料，是新型干法水泥厂窑尾入窑生料，生料均化库、水泥库入库物料取代国外同规格产品的理想替换品。

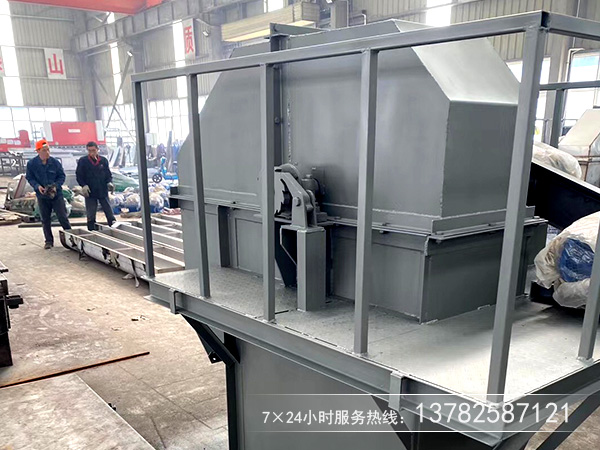

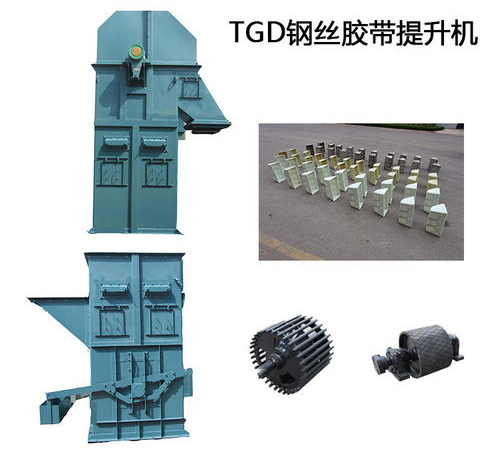

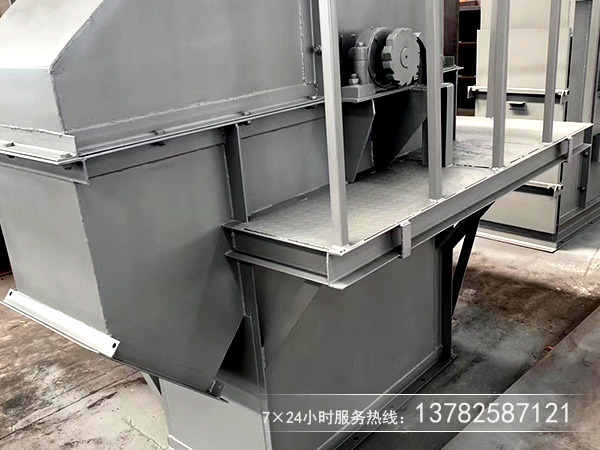

真机图片

工作原理

GD型钢丝绳芯胶带斗式提升机牵引构件采用高强度钢丝绳芯橡胶带，克服了链条啮合驱动产生动载荷，较链条更轻便，工作平稳，能以更快的运动速度达到更高的生产率，在同样的生产条件下，胶带因其工作速度高和自重较轻，可使物料线荷载和牵引构件的线载荷减少，从而减少整机的尺寸和自重。

厂家质量保证

1、驱动装置交轴硬齿面减速机与提升机主轴直联，结构紧凑、合理、可靠，与减速机间采用滚力偶合器，实现柔性传动，并实现对电机的过载保护；减速机上配备逆止装置，防止倒转；配有辅转电机，方便检修。
2、采用特殊设计的防撕裂高强度钢丝绳胶带，配有特殊设计的胶带头和料斗固定件，使胶带在运行中不脱开、不撕（断）裂，大大提高了胶带的使用寿命；对设计合理，并有不同型式排列，确保物料连续提升机卸出。
3、头部滚筒设计采用自动对中装置，滚筒包前采用高性能橡胶，使用寿命长，摩擦力大。
4、中部机壳采用双通道优代设计，避免相对高速运行的胶带带来的涡流干扰，并设有加强角钢。
5、尾部滚筒采用轮辐式设计，有效排出附着在胶带上的物料，提高胶带的使用寿命；尾部采用齿轮条重力张紧装置；同步调节尾部滚筒行程。尾部滚筒采用自动对中设计，并附设皮带防跑偏装置和料位控制仪、速度检测仪。

技术参数表

规格、型号		TG160	TG250	TG315	TG400	TG500	TG630	TG800	TG1000
输送量（m3／h）		32	70	98	143	206	329	451	686
料斗	容量vo（l）	3	7	10	16	25	39	65	102
	斗距t（mm）	260	325	360	410	460	520	580	650
料斗、胶带重 kg/m		22	33	33.2	42.2	62.3	78.53	106	145
提升速度（m/s）		1.4	1.8	1.8	1.8	1.8	1.8	1.8	1.8
大提升高度		100m

 注：提升高度超过80米时，需特殊设计。请与我厂技术部门联系。
