适用物料：块料，颗粒物料
价格区间：1万-50万
处理能力：1-200t/h
产品别名：斗式提升机
索要优惠报价
销售热线：
13782587121

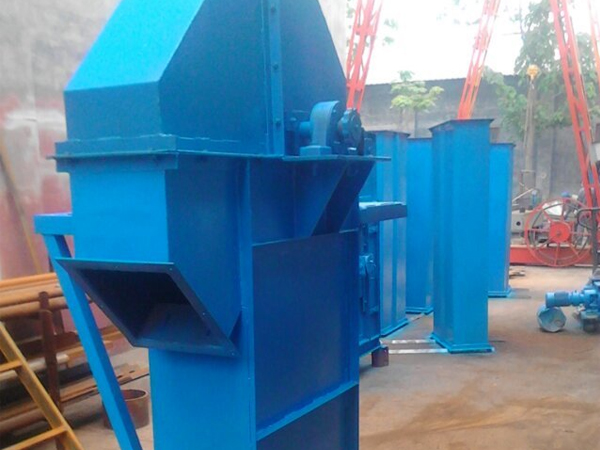

链条式提升机是指链条带动料斗提升物料的一种提升机，链条形式主要有环链和板链，根据客户要求，可以选择不同链条形式，环链的结构和制造比较简单，与料斗的链接也很牢固，输送磨琢性大的物料时，链条的磨损较小，但其自重较大。板链结构比较牢固，自重较轻，适用于提升量大的提升机，但铰接接头易被磨损。
板链照片
环链照片
| 型 号 | TH160 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 | ||||||||||
| 料斗型式 | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | |
| 输送能力，m 3 /h | 19 | 30 | 30 | 48 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | 150 | 240 | 240 | 360 | 360 | 540 | |
| 料斗 | 料斗容量(l) | 1.2 | 1.9 | 3 | 4.8 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 24 | 38 | 38 | 60 | 60 | 95 |
| 斗距(mm) | 350 | 450 | 512 | 688 | 936 | 936 | 1001 | ||||||||||||
| 链条 | 园钢直径 x节（mm) | φ12X45 | φ18X64 | φ22X86 | φ24X86 | φ24X86 | φ28X92 | ||||||||||||
| 单链条破 断强（KN) | ≥170 | ≥320 | ≥480 | ≥560 | ≥560 | ≥660 | |||||||||||||
| 料斗运动 速度 (m/s) | 1.3 | 1.2 | 1.4 | 1.5 | 1.6 | 1.6 | 1.6 | ||||||||||||
| 传动链轮转数 (r/min) | 62.5 | 46.8 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 30.5 | 28 | ||||||||||
| 输送物料的 最大块度（mm） | 20 | 25 | 35 | 40 | 50 | 60 | 75 | 85 | 100 | ||||||||||
| 型号 | 输送能力 （米3/时） | 斗速 （米/秒） | 主轴转速 （转/分） | 物料粒度 （毫米） | 料斗 | ||
| 容积（升） | 斗宽（毫米） | 斗距（毫米） | |||||
| NE15 | 15 | 0.5 | 15.54 | <40 | 2.5 | 250 | 203 |
| NE30 | 32 | 16.45 | <50 | 7.8 | 300 | 305 | |
| NE50 | 60 | 16.45 | <50 | 15.7 | 300 | 305 | |
| NE100 | 110 | 14.13 | <70 | 35 | 400 | 400 | |
| NE150 | 170 | 14.13 | <70 | 52.2 | 600 | 400 | |
| NE200 | 210 | 10.9 | <100 | 84.6 | 600 | 500 | |
| NE300 | 320 | 10.9 | <100 | 127.5 | 600 | 500 | |
| NE400 | 380 | 8.3 | <120 | 182.5 | 700 | 600 | |
| NE500 | 470 | 7.1 | <120 | 260.9 | 700 | 700 | |
| NE600 | 600 | 7.1 | <120 | 33.2 | 700 | 700 | |
| NE800 | 800 | 6.2 | <140 | 501.8 | 800 | 800 | |
